รายละเอียดสินค้า:
|
| เครื่องตัดแผ่น: | CNC ไฮดรอลิกเฉือน | แรงดันไฟฟ้า: | 380V,220V,380V ปรับแต่งได้ |
|---|---|---|---|
| Max. แม็กซ์ cutting width (mm) ความกว้างของการตัด (มม.): | 3200, 4000,6000,2500 | ชื่อ: | เครื่องตัดหญ้า |
| ระบบควบคุม: | ระบบควบคุม Estun E21 NC, Estun หรือ Cybelec หรือ Delam, E21S, Estun, E21/DAC360 | วัสดุตัด: | โลหะ เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน อลูมิเนียม |
| ชื่อผลิตภัณฑ์: | เครื่องตัดไฮดรอลิกซีเอ็นซี | พิมพ์: | QC12K-8x3200, สวิงบีมเฉือน |
| เน้น: | 2500 ไฮดรอลิกสวิงบีมเฉือน,4000 ไฮดรอลิกสวิงบีมเฉือน,สวิงบีมตัดเครื่อง |
||

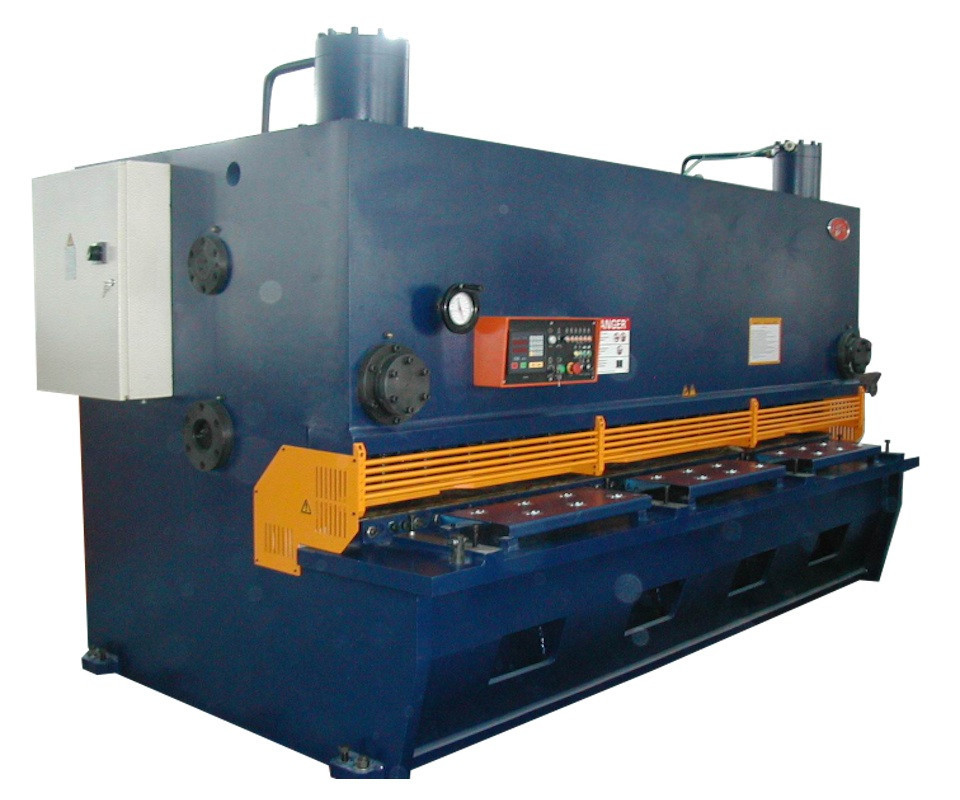

การวิเคราะห์กลไกความแม่นยำสูงเครื่องตัดคานสวิงไฮดรอลิก
เครื่องใช้โครงสร้างประเภทลูกตุ้ม ซึ่งส่วนใหญ่ประกอบด้วยโครง ที่วางมีด กลไกการปรับระยะห่างใบมีด กลไกการป้อน ตัวหยุดด้านหน้า ตัวหยุดด้านหลัง ระบบไฮดรอลิก และระบบไฟฟ้า
2. โครงทำจากโครงสร้างเหล็ก แผ่นแนวตั้งซ้ายและขวา โต๊ะทำงาน และแผ่นดันถูกเชื่อมเข้ากับโครงสร้างทั้งหมดหลังจากการเชื่อม ความเค้นภายในจะถูกกำจัดโดยการแบ่งเบาบรรเทา ดังนั้นทั้งเหล็กจึงดีและมีความเสถียรสูง
3. การใช้เครื่องคว้านและกัดพื้นขนาดใหญ่ของเยอรมันโดยใช้วิธีการประมวลผลสำหรับการตัดเฉือนที่มีความแม่นยำเพื่อให้แน่ใจว่ามีความแม่นยำในการตัดเฉือน
4. ระบบไฮดรอลิกแบบบูรณาการ Rexroth ของเยอรมนีที่เชื่อถือได้และระบบส่งกำลังไฮดรอลิกการออกแบบสามารถลดปัญหาที่เกิดจากการรั่วไหลของน้ำมันไฮดรอลิกได้อย่างมีประสิทธิภาพ
5.Backgauge ถูกปรับด้วยบอลสกรูที่มีความแม่นยำสูงซึ่งขับเคลื่อนด้วยคอนโทรลเลอร์ E21S ในระหว่างตัวแปลงความถี่ของกระบวนการจะป้องกันไม่ให้อุปกรณ์กำหนดตำแหน่งแกว่งในแนวนอน ช่วยเพิ่มความแม่นยำของตำแหน่งได้อย่างมาก
6.Light aligning อุปกรณ์สะดวกสำหรับ manual operation;กระบอกแรงดันพร้อมกลไกสปริงในตัวและปลายด้านล่างตกแต่งด้วยปะเก็นวัสดุพิเศษเพื่อป้องกันไม่ให้อลูมิเนียมหรือวัสดุอ่อนนุ่มอื่น ๆ ถูกตราตรึง
ใช้เฟรมเชื่อมอย่างเต็มที่ ขจัดความเครียด แรงสั่นสะเทือน ความแข็งแกร่งสูง ระบบขับเคลื่อนไฮดรอลิก ระบบคืนถังไนโตรเจน แข็งแรง ทนทาน อุปกรณ์ปรับช่องว่างใบมีดและการปรับละเอียดสามารถดำเนินการได้อย่างง่ายดาย,เส้นเงาสำหรับการตัดที่ดี,โฟโตเซลล์ที่ส่วนหลังของเครื่องจักรเพื่อป้องกันผู้ปฏิบัติงานและผู้อื่น ,backgauge stroke จะถูกควบคุมและแสดงโดย E21 NC ,backgauge มาพร้อมกับกล่องลดขนาด
จังหวะเดียวหรือต่อเนื่องเป็นตัวเลือกของคุณ เปิดประตูไฟฟ้า เครื่องจะหยุดทำงาน ถังน้ำมันและประตูตู้ไฟฟ้ามาพร้อมกับซีลยาง คอมาพร้อมกับฝาปิด
แผ่นรองรับด้านหน้ามาพร้อมกับลูกบอลจึงอำนวยความสะดวกให้จานอาหาร
| แบบอย่าง | ความยาวตัด (มม.) | ความหนาตัด (45 Kgs/mm2) | ความหนาของการตัด (70kgs/mm2 | มุมคราด (คงที่) | จำนวนจังหวะ/นาที | ความลึกของลำคอ | จำนวนแจ็คที่กดค้างไว้ | เกจวัดหลัง |
มาตรวัดด้านหลัง (X) ขนาด (แถบตัดเล็ก) |
กำลังมอเตอร์ (กิโลวัตต์) |
ความจุน้ำมัน | ยาว*สูง*กว้าง | ความสูงใต้พื้น | น้ำหนักประมาณ (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30′ | 15 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
